概述

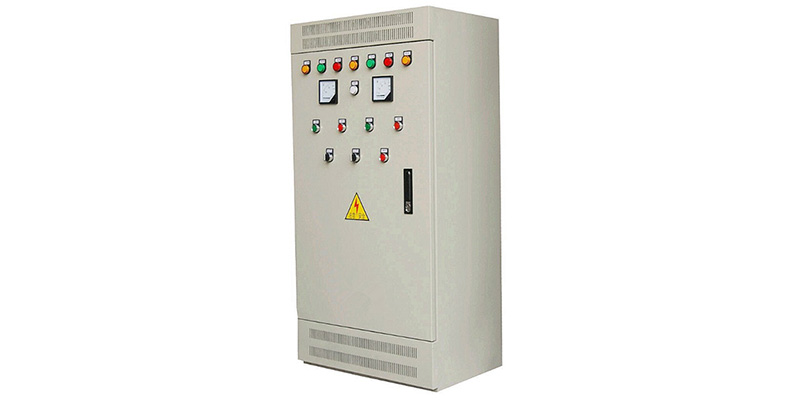

XL-21低压动力配电柜符合国际电工委员会IEC439-1《低压开关设备和控制设备装置》，国标GB7251-1997《低压开关设备和控制设备装置》。适用于发电厂、变电站、大型建筑、楼宇等电力用户。适用于交流50Hz、额定电压500V及以下，作为动力控制及配电使用。XL-21低压动力配电柜系户内装置，靠墙安装，屏前检修。箱体具有良好的防尘特性，适合于化工厂和有灰尘场所使用。

特点

XL-21低压动力配电柜系封闭防尘式，外壳用钢板弯制而成，塑壳断路器操手柄安装在箱前右柱上部，可以作为切换电源之用，配电箱前面装有一只电压表，指示汇流排母线的电压，配电箱前面有门，门打开后，配电箱内部设备敞露，便于检修维护。
XL-21低压动力配电柜均采用新型电器组件，具有结构紧凑，检修方便，线路方案可以灵活组保等特点，配电箱除装有空气断路器和熔断器作为短路保护功能，还具有过压、欠压、缺相告警功能，箱前门可装指示电表，操作按钮和指示灯。

工作条件

（1）海拔高度不超过2000米；
（2）周围空气温度不高于+40℃，并且24h内平均温度不高于+35℃，周围空气温度不低于-5℃；
（3）大气条件：空气清洁，相对湿度在温度为+40℃时不超过50%，在温度较低时允许有较高的相对湿度，例如：+20℃时为90%；
（4）没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所；
（5）安装时，与垂直面倾斜不超过5°；
（6）本产品适合以下温度运输、储存：-25℃--+55℃。在短时间内（不超过24小时）不超过+65℃；
（7）如上述使用条件不能满足时，应由用户在订货时向制造厂提出，协商解决。

参数

序号	名称	单位	数据
1	额定电压	V	380/220V
2	最大额定工作电流	A	600
3	额定绝缘电压	V	660
4	频率	Hz	50
5	防护等级		IP30
6	短时耐受电流	A	18
