上海纳控YL-160型惯性摩擦焊机






一、惯性摩擦焊机概述
    惯性摩擦焊接法的研究已有几十年的历史,是一种无熔化过程的固态结合。由于惯性摩擦焊特有的技术优越性及经济效益,再加上现代监控技术及微机技术及微机的配套使用,这种工艺在国外已得到广泛的应用。

二、YL-160型惯性摩擦焊机的应用

    摩擦焊机为石油钻杆生产线中的核心设备,我公司目前提供的YL-160型惯性摩擦焊机由我们自主研制。其性能稳定,性价比高,生产出的石油钻杆性能已达到国际同类产品先进水平。

  YL-160型惯性摩擦焊机经过我们生产实践中的不断改进,不但拥有同类摩擦焊机的优点,而且长时间的技术改进使得YL-160型惯性摩擦焊机的生产效率得到提高,产能进一步的扩大,平均无故障率到达了国际先进水平。与同类惯性摩擦焊机相比,国产的YL-160型惯性摩擦焊机具有更高性价比。YL-160型惯性摩擦焊机生产出的钻杆现已广泛应用于国内外各大油田。

    YL-160型惯性摩擦焊机生产工艺过程: 工具接头装入卡盘 → 滑台前进到设定位置 → 钻杆管体上料 →钻杆送入夹具夹紧,并进行定位→ 接头夹具夹紧 → 管体定心夹具夹紧 → 管体液压浮动夹具夹紧 → 夹紧滑台退回到设定位置 → 主轴旋转 → 焊接 → 保压 → 冲内飞边 → 各部件退回原位 → 钻杆移出。

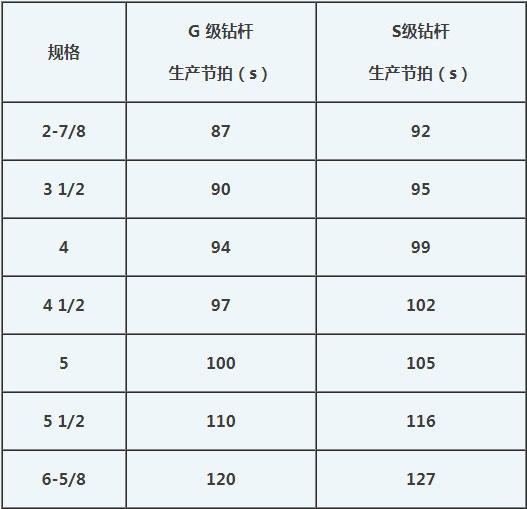

     YL-160型惯性摩擦焊机生产节奏



三、石油钻杆加工规格(mm)Φ60.3~139.7

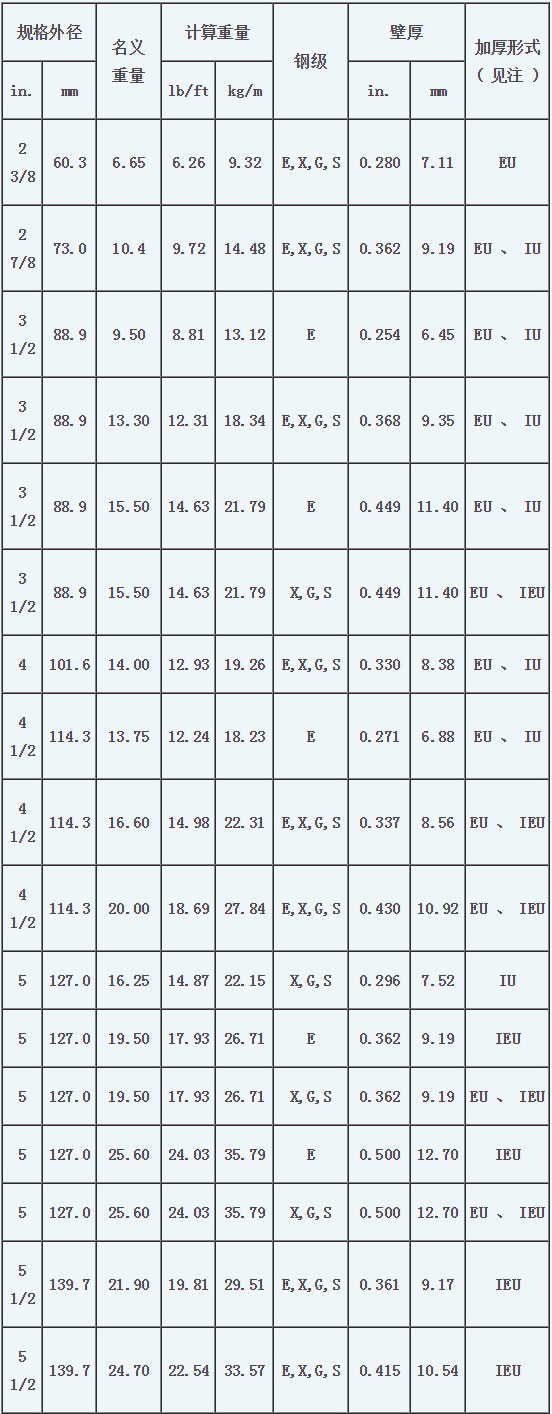

    钻杆规格:





注:EU-外加厚;IU-内加厚;IEU-内外加厚




四、YL-160型惯性摩擦焊机设备示意图

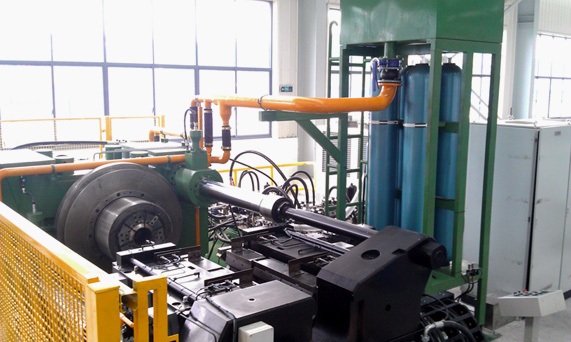

(上海纳控YL-160惯性摩擦焊机设备全貌)












(上海纳控YL-160惯性摩擦焊机焊接曲线)

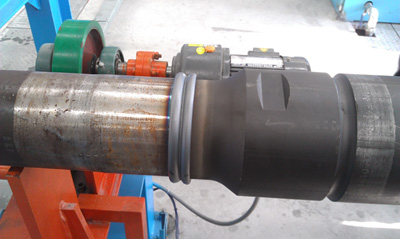

(上海纳控YL-160惯性摩擦焊机焊接后的产品)






(上海纳控YL-160惯性摩擦焊接的石油钻杆成品)

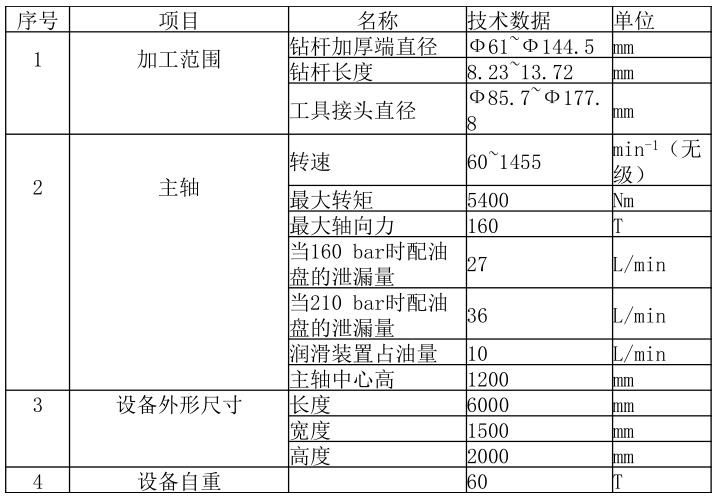

160吨惯性摩擦焊机主要技术参数



 五、YL-160型惯性摩擦焊机主体设备组成:
      1) 主轴装置
      2) 主轴传动装置
      3) 管体夹紧装置
      4) 外毛刺车削装置

      ……

六、YL-160型惯性摩擦焊机工艺流程:
    横移装置从焊机旁的等候位置取下钻杆,并将其放到摩擦焊机中的夹紧和顶锻滑台的卡爪之间。
用位于夹紧装置处的定心装置将钻杆定心,然后用夹紧装置把它夹紧。
    主轴卡盘自动装上工具接头。
    工具接头装料装置由几个部分组成:
      1、 装料辊式链。
      2、 带升降台和推入油缸的分体机构。
      3、 带夹的装料臂。

    ……

七、YL-160型惯性摩擦焊机技术特点及优势:

    YL-160型惯性摩擦焊机为摩擦焊接生产线中的核心设备,我们目前提供的设备为自主研制,性价比高。YL-160型惯性摩擦焊机生产出的产品性能完全符合API标准,已达到并超过国际同类先进产品的性能。本公司生产的YL-160型惯性摩擦焊机以其优越的性能、高性价比,已远销国内外市场!
